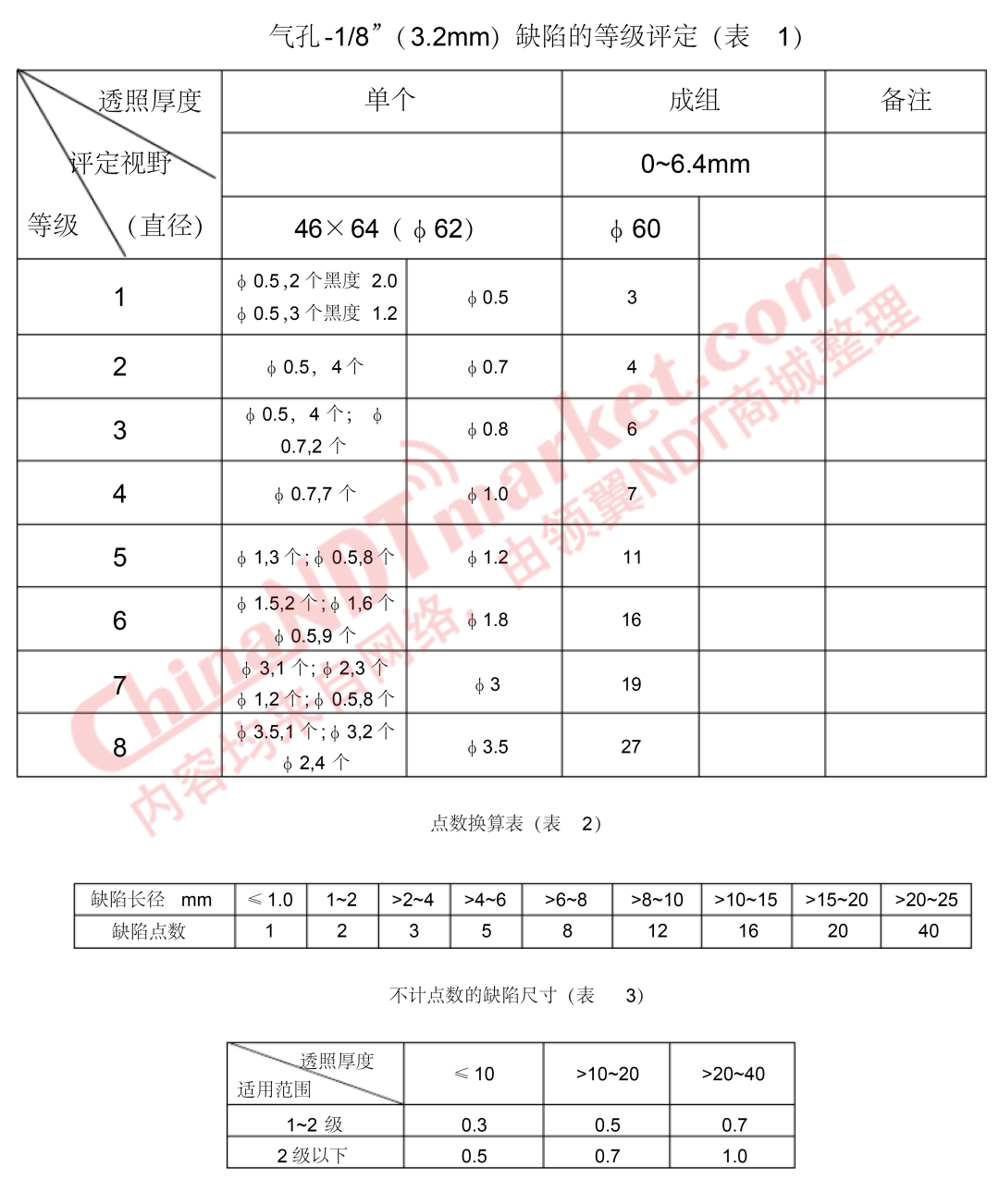

氣孔-1/8”(3.2mm)缺陷的等級評定

#

氣孔-3/8”(9.5mm)缺陷的等級評定

注：

1、氣孔屬于圓形缺陷（圓形是指長寬比小于或等于3）

2、單個的氣孔在要求較高的情況下，單個氣孔缺陷長徑>T/3(T母材厚度)的為不合格；單個的氣孔在要求一般的情況下，單個氣孔缺陷長徑>T/2(T母材厚度)的為不合格。

3、對于成組的氣孔缺陷，在單一評定去你按表2 和表1評定缺陷點數并定級，對于同一產品多個評定區的缺陷的綜合評定，根據具體情況進行評定（推薦是綜合評定等級是，某一評定區最高評定等級加1級）

4、對于同一評定區內的多個缺陷的綜合評定，根據具體情況進行評定（推薦是綜合評定等級是，某一評定區最高評定等級加2級）

5、對缺陷的綜合評定還一定要考慮到缺陷的黑度或缺陷與母材的對比度，來確定缺陷對產品的危害程度進行評定其缺陷等級。

#

氣孔-3/4”(19mm)缺陷的等級評定

注：

1、氣孔屬于圓形缺陷（圓形是指長寬比小于或等于3）

2、單個的氣孔在要求較高的情況下，單個氣孔缺陷長徑>T/3(T母材厚度)的為不合格；單個的氣孔在要求一般的情況下，單個氣孔缺陷長徑>T/2(T母材厚度 )的為不合格。

3、對于成組的氣孔缺陷，在單一評定去你按表2 和表1評定缺陷點數并定級，對于同一產品多個評定區的缺陷的綜合評定，根據具體情況進行評定（推薦是綜合評定等級是，某一評定區最高評定等級加1級）

4、對于同一評定區內的多個缺陷的綜合評定，根據具體情況進行評定（推薦是綜合評定等級是，某一評定區最高評定等級加2級）

5、對缺陷的綜合評定還一定要考慮到缺陷的黑度或缺陷與母材的對比度，來確定缺陷對產品的危害程度進行評定其缺陷等級。

#

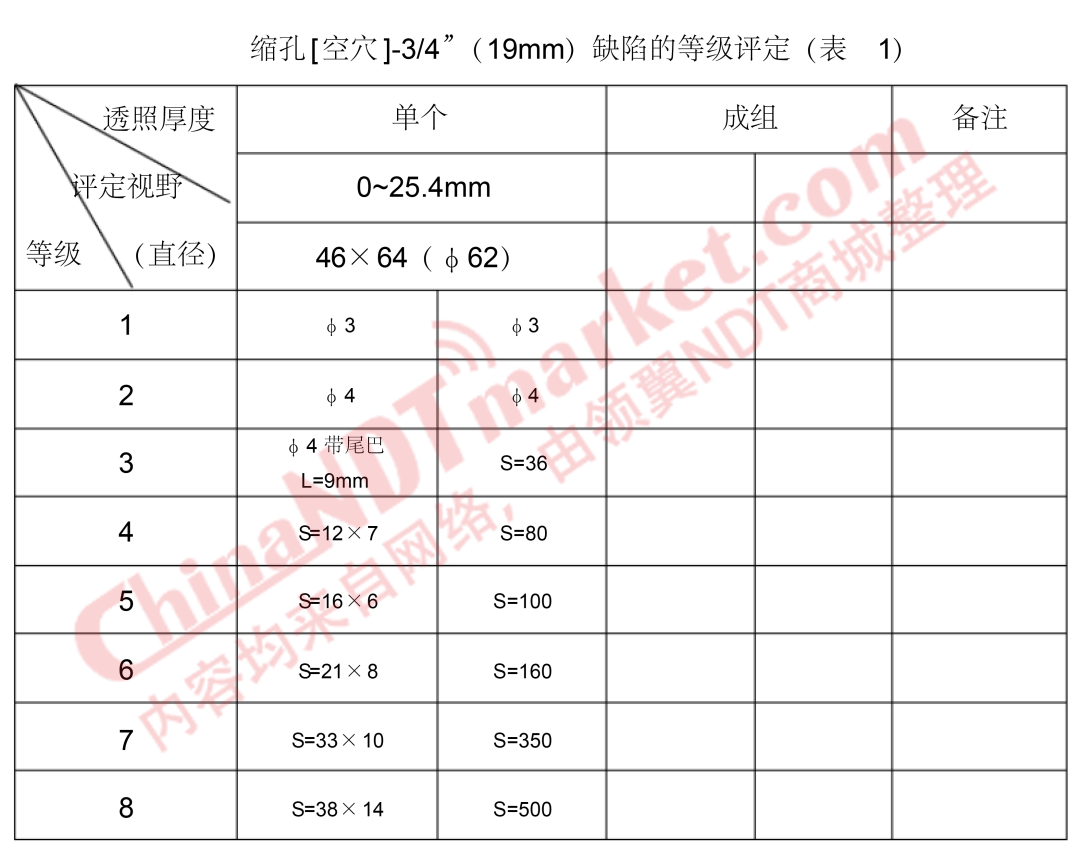

縮孔[空穴]-3/4"(19mm)缺陷的等級評定

#

海綿狀縮孔-1/8"(3.2mm)缺陷的等級評定

#

海綿狀縮孔-3/8"(9.5mm)缺陷的等級評定

#

海綿狀縮孔-3/4"(19mm)缺陷的等級評定

#

樹枝狀縮孔-1/8"(3.2mm)缺陷的等級評定

#

樹枝狀縮孔-3/8"(9.5mm)缺陷的等級評定

#

樹枝狀縮孔-3/4"(19mm)缺陷的等級評定

#

絲狀縮孔-3/4"(19mm)缺陷的等級評定

#

低密度夾雜-1/8"(3.2mm)缺陷的等級評定

注：

1、氣孔屬于圓形缺陷（圓形是指長寬比小于或等于3）

2、單個的氣孔在要求較高的情況下，單個氣孔缺陷長徑>T/3(T母材厚度 )的為不合格；單個的氣孔在要求一般的情況下，單個氣孔缺陷長徑>T/2(T母材厚度 )的為不合格。

3、對于成組的氣孔缺陷，在單一評定去你按表2和表1評定缺陷點數并定級，對于同一產品多個評定區的缺陷的綜合評定，根據具體情況進行評定（推薦是綜合評定等級是，某一評定區最高評定等級加1級）

4、對于同一評定區內的多個缺陷的綜合評定，根據具體情況進行評定（推薦是綜合評定等級是，某一評定區最高評定等級加2級）

5、對缺陷的綜合評定還一定要考慮到缺陷的黑度或缺陷與母材的對比度，來確定缺陷對產品的危害程度進行評定其缺陷等級。

#

低密度夾雜-3/8"(9.5mm)缺陷的等級評定

#

低密度夾雜-3/4"(19mm)缺陷的等級評定

#

3/8"(9.5mm)缺陷的等級評定

領翼NDT商城 - ASTM射線底片

文中資料均收集自網絡，為ASTM E192標準熔模鑄鋼件射線底片缺陷分級定量，均不可作為工作參考依據，且文中涉及內容可能存在誤差，此文僅作為學習參考資料使用！
