為確保焊接產品的質量要求，就要對焊接工作進行量化檢驗，用數據和結果來證明該項工作的合格，焊接檢驗尺檢驗法是焊縫外觀質量的檢驗的最簡便有效的方法，其內容有對焊縫進行余高、寬度、錯邊量、焊腳高度、角焊縫厚度、咬邊深度、角度、間隙進行測量。

那么，今天咱們就來講講關于“焊接檢驗尺的應用”。

1.焊接檢驗尺示意圖
(檢驗尺示意圖)
2.焊接檢驗尺的測量范圍及技術參數
3.焊接檢驗尺使用方法

測量平面焊縫高度:首先把咬邊尺對準零,并緊固螺絲,然后滑動高度尺與焊點接觸,高度尺的所指示值,即為焊縫高度。


測量角焊高度,用該尺的工作面靠緊焊件和焊縫,并滑動高度尺與焊件的另一邊接觸,看高度尺的指示線,指示值即為焊縫高度。


測量角焊縫:在45°時的焊點為角焊縫厚度。首先把主體的工作面與焊件靠緊,并滑動高度尺與焊點接觸,高度尺所指示值即為焊縫厚度。


測量焊縫咬邊深度:首先把高度尺對準零位,并緊固螺絲,然后使用咬邊尺測量咬邊深度,看咬邊尺指示值,即為咬邊深度。

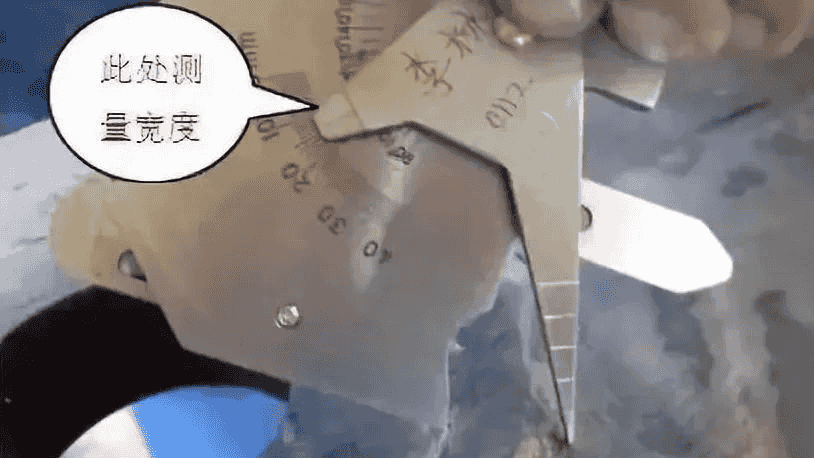

測量焊縫寬度:先用主體測量角靠緊焊縫的一邊,然后旋轉多用尺的測量角靠緊焊縫的另一邊,看多用尺上的指示值,即為焊縫寬度。


測量焊件坡口角度:根據焊件所需要的坡口角度,用主尺與多用尺配合。看主尺工作面與多用尺工作形成的角度,多用尺指示線所指示值為坡口角度。


測量焊縫寬度:先用主體測量角緊靠焊縫的一邊,然后旋轉多用尺的測量角靠緊焊縫的另一邊,看多用尺上的指示值,即為焊縫寬度。


測量裝配間隙:用多用尺插入兩焊件之間,看多用尺上間隙尺所指值,即為間隙值。

4.焊接檢驗尺的保養

1、焊接檢驗尺不能與其它工具放在一起,以免變形造成劃傷,刻線模糊,影響精度。
2、不允許用香蕉水擦洗刻度部位。
3、多用尺上的間隙尺,不能當工具用。
