首 先在此強調的是，作為一個NDT人員，如果您具備這些疲勞失效分析的常識，當你到達事故現場后(或者看到一些斷裂圖片后)，就可以快速準確地分析判斷出疲勞裂紋的源頭來(crack origin)，然后再考慮用最適當?shù)腘DT方法，而且又能在不拆卸或者局部拆卸的情況下，為需要檢查的機械或構件快而準地探測出裂紋來，或者說能檢測出在萌生時的小疲勞裂紋來，就可以及時地避免事故的惡化和發生，如果不能檢測出裂紋的源頭是不能真正消除隱患和解決問題的，這是非常關鍵的問題也是NDT人員應有的職責。

當斷裂事故發生后，客戶肯定擔心其他正在使用中的同類設備是否也存在著疲勞斷裂的隱患，十萬火急地想將其他設備進行全面檢測。

面對斷裂事故發生后的災難場面或者見到很多圖片，我們?nèi)绾文苎杆俸蜏?zhǔn)確地判斷出疲勞裂紋的最初開裂點(裂紋的源頭)呢？在一大堆破爛的碎片或倒塌的支架中去尋找斷裂源頭呢？請看我的分析。

當我們到達事故現場后看到受破壞的情況時，(或者有時候我們看到些斷裂圖片時)，首先是要找出裂紋的源頭來，什么原因造成斷裂事故留待該機械的設計工程師或者疲勞失效分析專家們?nèi)シ治鲅芯俊?

我們可分三個途徑查找：(見圖1)

1.從斷口或者有開口裂紋位置找源頭；

2.從結構圖上找源頭；

3.參考機械設計者及使用者的意見；

（圖1 NDT 檢測流程方框圖）

從斷口上找裂紋源頭是直接用肉眼宏觀檢視斷口上的特征，斷裂事故發生后破碎零件上有新裂紋和舊裂紋，新裂紋是破裂時產生的，舊裂紋是已經開裂有一段時間氧化生銹的”老裂紋”， 裂紋的源頭多熟是有氧化生銹的黑色。

有單一裂紋源頭也可能有多個裂紋源頭，這與構件的設計和使用狀況有關，例如：隧道通風系統的風扇軸會有兩個源頭，因?yàn)樗谑褂脮r(shí)需要正反兩個方向交替運轉，兩個方向受力所以會有兩個裂紋源頭。而單一方向運轉或者變曲受力的構件只有一個源頭。

有時候客戶無法提供實物斷口和斷裂圖片，或者他們只是預防性地抽檢一下設備，看看是否有疲勞裂，這時，我們就要看圖紙或者看整體結構了，有些常識(common sense)需要知道，例如：軸類零件的疲勞裂紋多數出現在軸承的臺階、退刀槽、鍵銷、油孔等等銳角位置。

可以問客戶他們常見裂紋的位置或者請教設計/生產該機械的工程師，根據他們提供的資料再進一步選擇最適當?shù)腘DT方法，從最適合的位置和角度掃查欲檢測疲勞裂紋源頭。

疲勞裂紋源有什么特征呢?

請看以下我列出的7類特征，如果斷口上出現與這7個特征吻合的情況，那么也就是說找到裂紋源頭的位置了，同時主裂紋中肯定含有裂紋的源頭。

1.首要條件是一定要使用過一段時間的；

2.其斷口有紋路(沙灘紋)；

3.斷口整齊沒有塑性變形起點光滑晶體組織細小，最終斷口變粗大；

4.最先開裂的位置開口最大(通常)；

5.最先開裂的位置有銹跡或變黑色，因?yàn)橛幸欢螘r(shí)間氧化，生銹是典型表征；

6.其附近硬度最硬；

7.有規律出現的位置在應力集中點、最脆弱的位置、機加工的銳角、刀痕、臺階位、焊縫邊緣、腐蝕凹坑、電弧燒傷、機械性損傷缺口等。

以下是判別主裂紋方法的示意圖：

（圖2 T型法 A主裂紋；B二次裂紋；O裂源；）

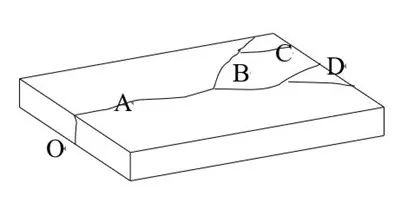

（圖3 分枝法 A主裂紋 ；B、C、D二次裂紋；O裂源；）

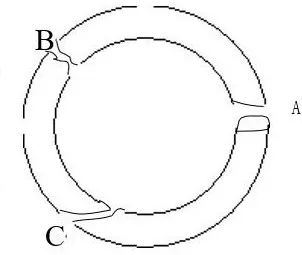

（圖4 變型法 A主裂紋 ；B、C 二次裂紋；）

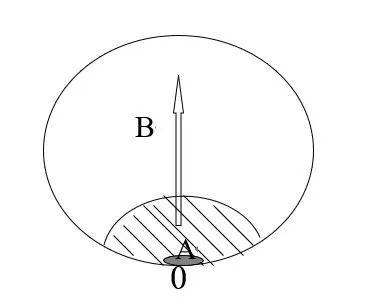

（圖5 氧化法 A主裂紋 B二次裂紋 O裂源）

以下是真實的典型疲勞裂紋圖片

（圖 6 典型的疲勞斷口）

（圖 7 典型的疲勞斷口）

圖6、7 典型的疲勞斷口--裂紋源頭是在軸承的臺階位，從外圓周向軸心擴展最后在軸心斷裂。我叫它是 “良性腫瘤” 是不會突然斷裂。

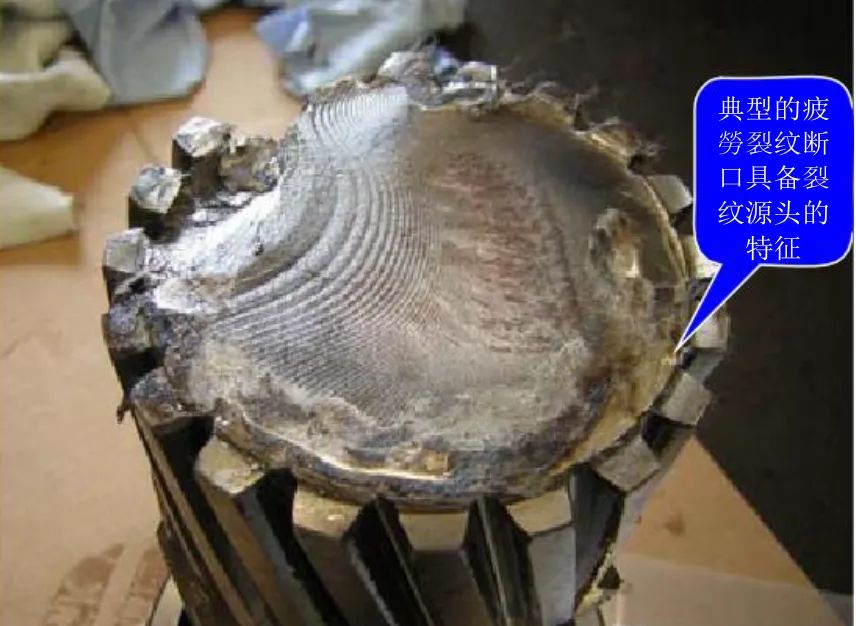

（圖 8 典型的疲勞斷口）

圖8 典型的疲勞斷口 -- 裂紋源頭是在齒輪軸的臺階圓角位置，從外圓的表面一邊向另一邊形成偏心擴展，最后在對面斷裂。這種偏心的斷裂紋我叫它是“惡性腫瘤”(癌癥)，它可以是快速和突然地?cái)嗔眩亲钗ｋU(xiǎn)的疲勞斷裂。

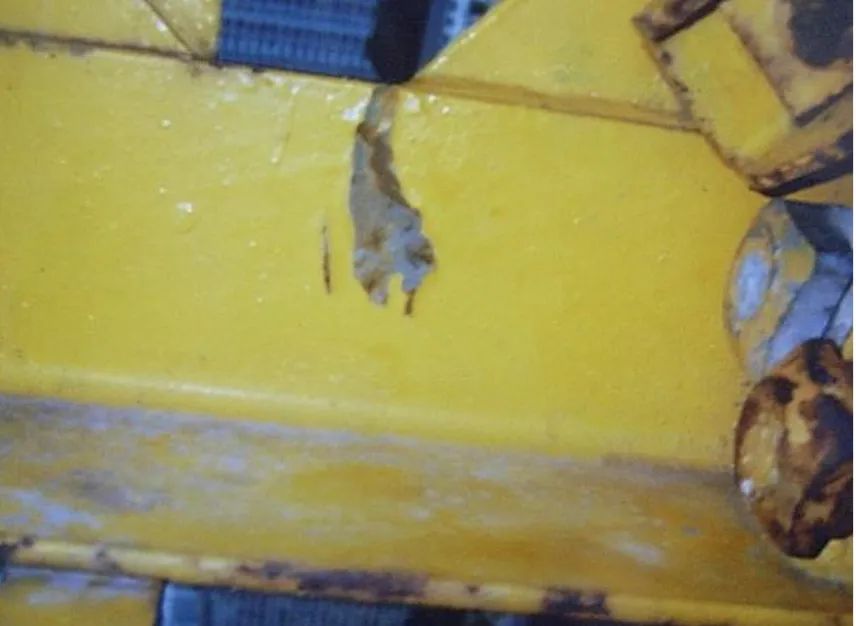

（圖 9 裂紋源頭在角焊位置）

（圖 10 裂紋源頭在角焊位置）

圖9、10 裂紋源頭在角焊位置--有明顯的生銹痕跡開口最大。

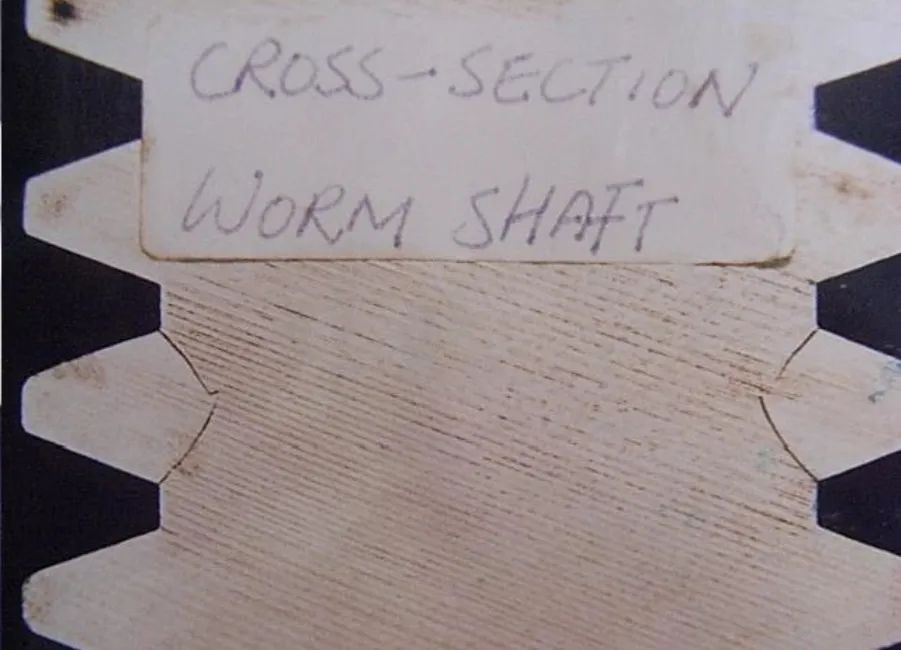

（圖11 蝸輪蝸桿裂紋源頭特征）

（圖12 蝸輪蝸桿裂紋源頭特征）

圖11、12 蝸輪蝸桿裂紋源頭特征肯定是在最中間的一齒并且在根部?jī)啥藢?duì)稱出現。

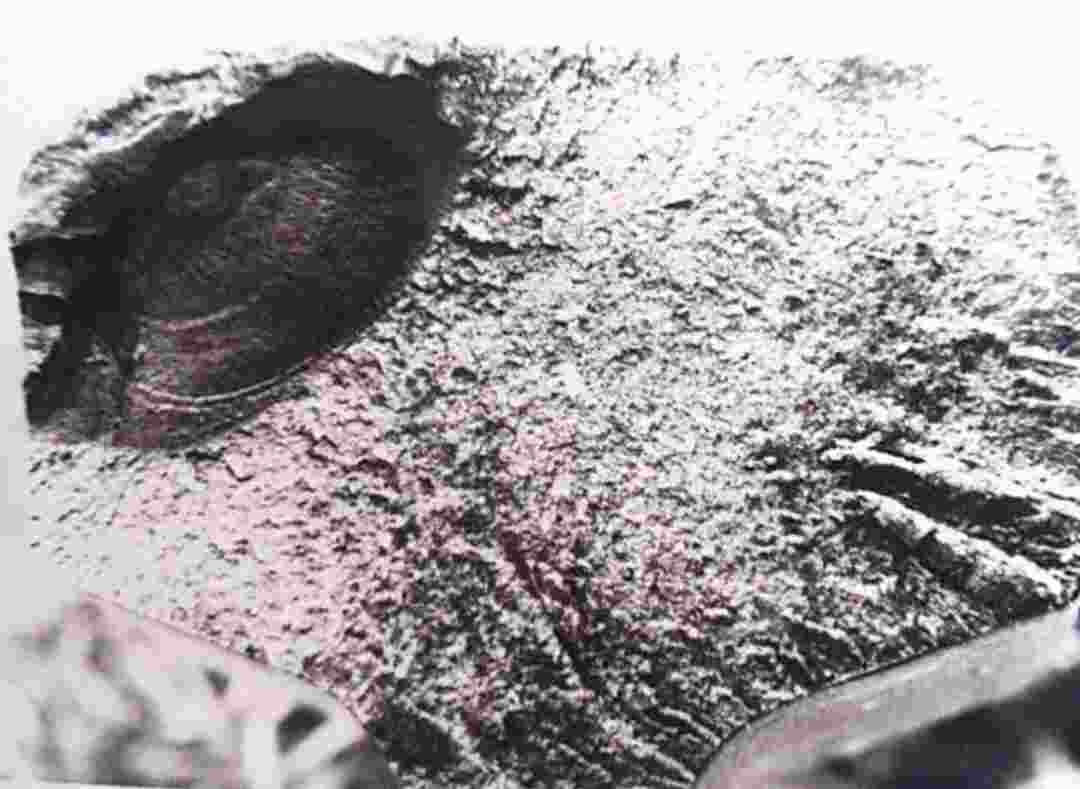

（圖13 典型的路軌疲勞裂紋）

（圖14 典型的路軌疲勞裂紋）

圖13、14 典型的路軌疲勞裂紋--源頭是從內部向外擴展開裂，在周期性的應力作用下，在路軌內出現硬塊就像生長的“癌癥的腫瘤”一樣

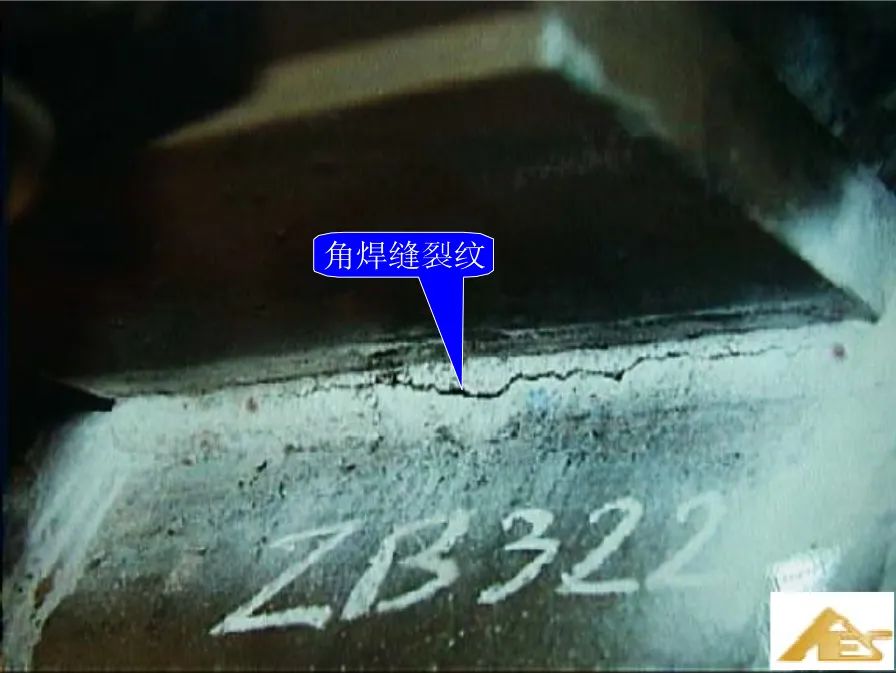

（圖 15 角焊縫裂紋）

（圖 16 角焊縫裂紋）

（圖 17 葉片斷裂）

（圖 18 葉片的源頭在左下角的葉片根部）

當 機械設備發生斷裂事故后，請考慮以下幾個問題：

1.同一型號同期使用的設備是否需要檢測？

2.同一型號不同期使用的設備是否也需要檢測？

3.同一設計不同型號不同期使用的設備是否也需要檢測？

根據我的實戰經驗以上三種情況都需要檢測，特別是同一設計不同型號的設備更需要檢測！

我有個客戶有臺已經使用18年的設備發生斷裂事故后，與這設備是同一種設計但不同型號和使用時間只9年，卻讓我找到一個即將斷裂的大裂紋，及時地避免一次重大事故的發生。

所以考慮疲勞失效檢測時小心同一種設計時(通常也是同一廠家的)一定要檢測。
