TOFD衍射時差法，是一種依靠缺陷端部的衍射波的傳播時間差進行缺陷定量的一種無損檢測方法，TOFD檢測技術在檢測壓力容器時具有檢測成本低，檢出率高，檢測結果直觀，可永久保存，并且操作方便等優點，因而廣泛應用于壓力容器的檢測。

近年來，隨著TOFD技術的日趨成熟，TOFD 檢測在特種設備無損檢測工作中所占的比重越來越大。

在TOFD檢測中，缺陷數據以聲場圖譜的方式表現出來，因而缺陷判讀具有較大難度，要求檢測人員具有豐富的經驗，但由于國內研究和應用時間較短，積累的經驗和數據尚不夠充分，而且各研究和應用單位各自為陣、交流很少，因此，整體而言行業中檢測人員缺陷圖譜判讀能力不高，在實踐中也發現較多數量的缺陷誤判、漏判情況，為特種設備的生產和使用埋下了較嚴重的隱患。

本論文收集整理了檢驗中一些常見缺陷如氣孔、夾渣、未熔合、裂紋的TOFD圖譜，歸類分析了其在TOFD圖譜上呈現的特征，目的是幫助檢測人員準確、快速地進行缺陷判讀，減少缺陷誤判、漏判情況的發生，以便更好地為檢驗服務，更好地為特種設備的安全服務。

氣孔類缺陷分為單個氣孔與密集型氣孔。當單個氣孔直徑較小時，在圖譜上呈現為一弧形，并且其弧形較長；當單個氣孔直徑較大時，在氣孔的上端點，會產生一小段反射信號，在圖譜上呈現為有段長度的弧形。

密集型氣孔的呈現特征為，在圖譜上呈現為一堆的大小弧形。

氣孔TOFD圖譜如圖1~3所示。

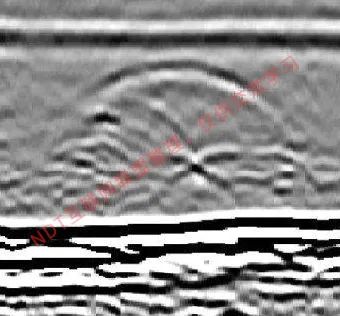

（圖 1 單個小氣孔 TOFD 圖譜）

（圖 2 單個較大氣孔 TOFD 圖譜）

（圖 3 密集型氣孔）

由圖1~3分析可知，對于單個較小氣孔，在TOFD圖譜上顯示為一較小的弧形，并且弧長較長，用擬合指針可以較好的擬合，見圖1；

單個氣孔較大時，在TOFD圖譜上呈現為一個較大弧長，用擬合指針不能完全擬合，但是可以測出其長度，見圖2；

多個氣孔在TOFD圖譜上顯示為多個圓弧，圓弧與圓弧之間可能會相交，能很清楚的分開每個圓??；當密集型氣孔密集度高時，在TOFD圖譜上呈現為條狀的缺陷，將圖譜放大時，能看到一系列的小圓弧，但是弧與弧之間不能很好區分開，見圖3。

在進行TOFD圖譜判讀時，對個單個氣孔缺陷一般不做記錄，對于密集型缺陷；當密集度不高時，根據NB/T47013.10標準規定的評定區內氣孔個數，進行判級；當密集度高時，按條狀缺陷的判定標準進行判定。本文NDT互聯網聯盟整理！

夾渣類缺陷一般分為點渣與條渣兩種。

點渣在TOFD圖譜上顯示和氣孔類的缺陷相似，但其區別在于，點渣的圖譜顯示圓弧沒有氣孔的長；條渣為不規則的體積型缺陷，在TOFD圖譜上呈現為一條不規則的主線。

夾渣類TOFD圖譜如圖4~7所示。

（圖 4 點渣TOFD圖譜與射線底片對比）

（圖 5 點渣TOFD圖譜與射線底片對比）

（圖 6 條渣TOFD圖譜與射線底片對比）

（圖 7 條渣TOFD圖譜與射線底片對比）

在圖4~7中，圖4、5為模擬試板上的點渣，圖6、7則為現場檢測發現的條渣缺陷。

對比分析可知，點渣在TOFD圖譜上呈現的特征為一些拋物線狀的小圓弧，并且緊密靠在一起，條渣的TOFD圖譜特征為一條不規則的主線，并且斷斷續續的。

由分析總結可知，夾渣類缺陷的TOFD圖譜特征為圖譜的局部黑白對比較為鮮明，點渣一般由一些小的圓弧組成，圓弧較短；條渣的特征則為有一條不規律的明亮的主線，主線附近經常伴隨著一些小圓弧。

在進行TOFD判讀時，判斷是否為夾渣時，根據夾渣的特征進行判斷，判讀后，點渣一般不作記錄，條渣則根據標準進行評級。

未熔合是指焊縫金屬與母材金屬，或焊縫金屬之間未熔化連系在一起的缺陷。

按其地址部位，未熔合可分為坡口未熔合，層間未熔合和根部未熔合三種。

未熔合缺陷的TOFD圖譜如圖8~11所示。

（圖 8 坡口未熔合與射線底片對比）

（圖 9 坡口未熔合與射線底片對比）

（圖 10 根部未熔合與射線底片對比)

（圖 11 根部未熔合與射線底片對比）

在圖8~11中，圖8、9為試板上坡口未熔合缺陷TOFD圖譜與射線底片的對比，由圖譜分析可知，坡口未熔合的圖譜特征為上下端點區分明顯，上端點一般為一條光滑的直線，有可能為光滑的曲線，下端點有可能是光滑的直線或曲線，也有可能是斷斷續續的曲線。

圖10、11為試板上根部未熔合與射線底片的對

比，由TOFD圖譜可知，根部未熔合為靠近底面的一條光滑直線。

因此未熔合缺陷的圖譜特征，有時與條渣的圖譜特征有點類似，但是未熔合為光滑的直線或曲線，而條渣則是不規則的直線或者曲線。

在進行圖譜判讀時，未熔合缺陷的準確判定尤為重要，根據未熔合呈現的圖譜特征對其進行判定。在檢測時，直通波附近的缺陷要特別注意，由于直通波的存在，衍射信號的相位關系很有可能不容易分辨，因此在判定時，要看該處缺陷與直通波的走向，并且注意缺陷端點位置是否平整。當檢測一旦發現未熔合，評定為Ⅲ級。

裂紋對壓力容器的危害是最大，由于裂紋會不斷的擴展，因此對裂紋準確判定尤其重要。裂紋缺陷的TOFD圖譜如12~15所示。

（圖 12 裂紋TOFD圖譜與射線底片對比）

（圖 13 裂紋TOFD圖譜與射線底片對比）

（圖 14 裂紋TOFD圖譜與射線底片對比）

（圖 15 裂紋TOFD圖譜與射線底片對比）

圖12~15為試板上的兩組裂紋TOFD圖譜與射線圖譜底片的對比，從TOFD圖譜上分析得知，裂紋有上下端點，有兩條主線，并且相位相反，主線旁邊有一堆細小的圓弧根據上述TOFD圖譜呈現的特征，裂紋的特征可歸為以下幾個特征：

一是裂紋由兩條不規則的主線組成，這兩條主線的相位相反，但有時在圖譜上相位關系顯示不明顯，并且主線旁會有一些小圓弧；

二是裂紋由一條不規則的主線組成，主線上下附近有許多小圓?。?

三是裂紋由一條明亮的主線組成，在其一端有許多細小的圓弧。

在進行判讀時，尤其是對現場在役壓力容器檢測的圖譜時，圖譜上出現了上述裂紋特征時，應當注意，再根據檢測實際情況進行判定。

本文通過檢測結果圖譜，分析總結了典型缺陷在TOFD圖譜上呈現的特征，其特征規律如下：

一是氣孔類缺陷，TOFD法對單個氣孔的定性比較準確，單個氣孔的TOFD信號圖像呈兩端向下墜的弧線形，信號邊緣的清晰度向兩側逐漸下降，缺陷自身衍射波相位反轉不明顯，下端衍射波波幅比上端衍射波波幅小。

密集氣孔呈現一系列幅度各異的弧線，氣孔靠得很近時，TOFD信號圖像會出現層疊現象，不易區分各個氣孔的邊界。

二是夾渣類缺陷，其TOFD圖譜特征為圖像總體亮度并不高，與底色反差不大，但局部會出現亮度反差較明顯的點，點渣的圖譜常由一些較短的小圓弧組成，條渣的特征為有一條不規律的明亮的主線，主線附近經常伴隨著一些小圓弧。

三是未熔合，坡口未融合的上下端點一般為光滑的直線或曲線，下端點有時候會斷開，上下端點相位相反，較易區分；根部未融合為靠近底面的一條光滑直線或曲線。

四是裂紋，TOFD法對埋藏性裂紋的定性非常準確，裂紋的TOFD圖像邊緣較清晰，亮度較高，與底色反差明顯。

裂紋的TOFD圖像一般呈一條或上下兩條相位相反的不規則主線，兩端和主線不時伴有不規則的拋物線狀的小圓弧，表面及近表面裂紋上端點衍射波不清晰，根部裂紋下端點衍射波不清晰。
