雙絲像質計D13/D15/D17

雙絲像質計主要用于X射線應用中，特別針對數字X射線應用，用來評估圖像的幾何不清晰度（膠片和數字圖像) ，產品有三個版本可選：D13/D15/D17
分類：射線檢測 射線耗材 射線附件 試塊
分享到：

產品詳情

雙絲像質計主要用于X射線應用中，特別針對數字X射線應用，用來評估圖像的幾何不清晰度（膠片和數字圖像)。

根據EN 13068 (Radioscopy), EN 14784 和 ISO 16371 (CR – Computed Radiography with imaging plates)，ISO 17636-2 (digital radiology of welds – flat panel detectors) 或ASTM E 2597 (characterization of digital detector arrays) 以及 ASTM E 2737 (DR Duplex Plate Phantom)評估數字圖像的基礎空間分辨率。

ASTM E 2903解釋說明雙絲像質計應用程序中，用于微焦點X射線管的焦斑尺寸測量。

雙絲像質計 D13/D15版本

產品規格：

?雙絲像質計由13或15條線對組成，1D至13D或15D
?1D到3D的材料是鎢，4D到15D的材料是鉑
?每對絲的間隔和該對絲的直徑相同
?絲對封鑄在透明、堅固耐用的長方體塑性材料中
?每個雙絲像質計上標有標準編號和唯一序列號，將會顯示在拍攝的數字圖像上
?每個雙絲像質計都有唯一對應的測試合格證書



使用雙絲像質計進行圖像評估

在射線照相中，必須識別直徑最大為d的線對，這些線對目視不能分離。
射線照相膠片可能會放大到4倍。
在數字放射學中，要評估導線之間的距離（浸入）。
d最大的線對，顯示Dip小于20％

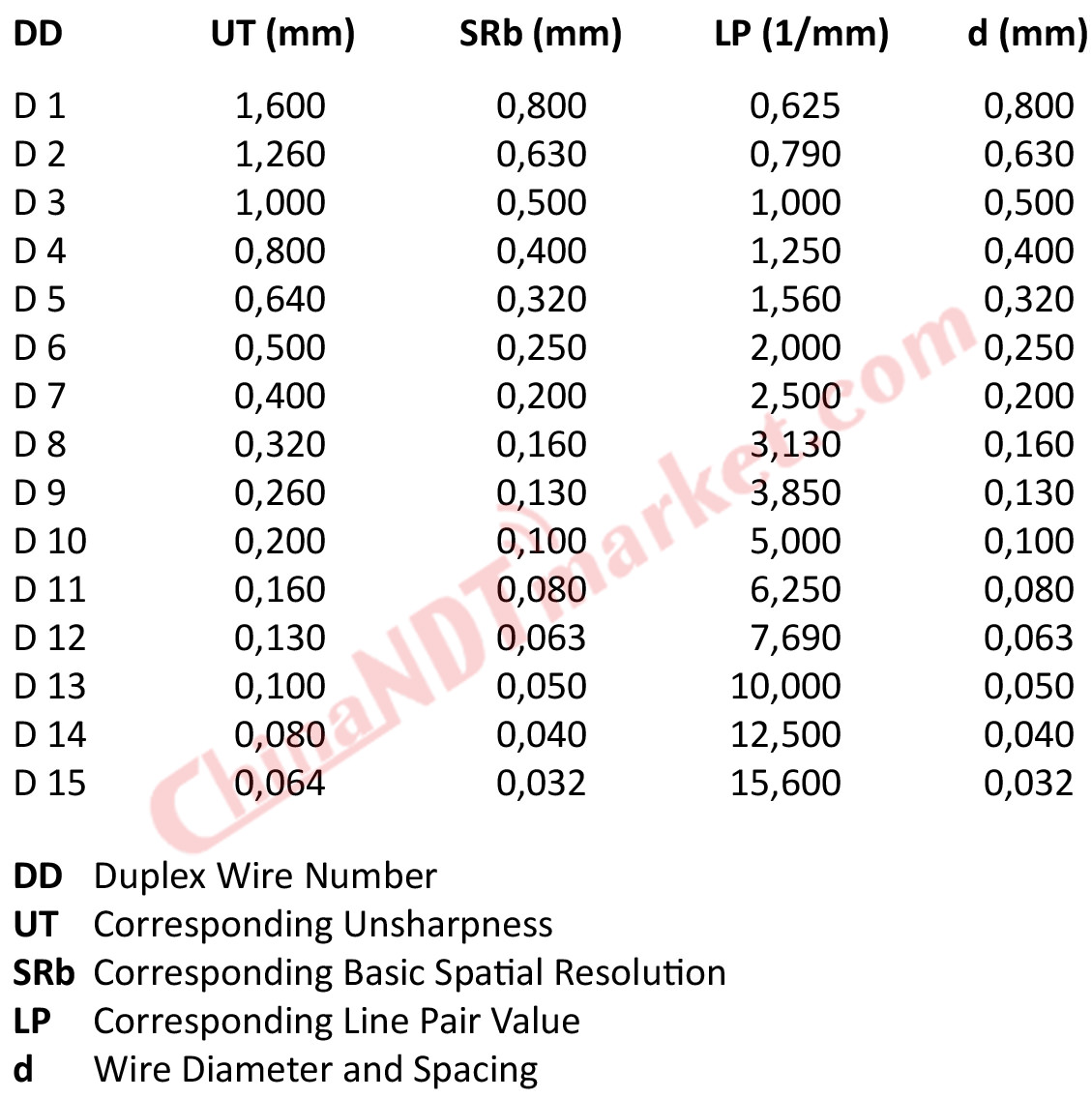

導線對的對比度確定了數字圖像的總圖像清晰度（U= 2d）和基本空間分辨率（SRb= d）。






雙絲像質計 D13/D15版本--選配套餐

Duplex Wire Type IQI - 13D
with wire pairs from 1D to 13D
貨號：11 00155

Duplex Wire Type IQI - 15D HiRes
with wire pairs from 1D to 15D
貨號：11 00160

Duplex IQI Bracket
for easy wire pair identification for 13D
貨號： 11 00156

for easy wire pair identification for 15D
貨號： 11 00161

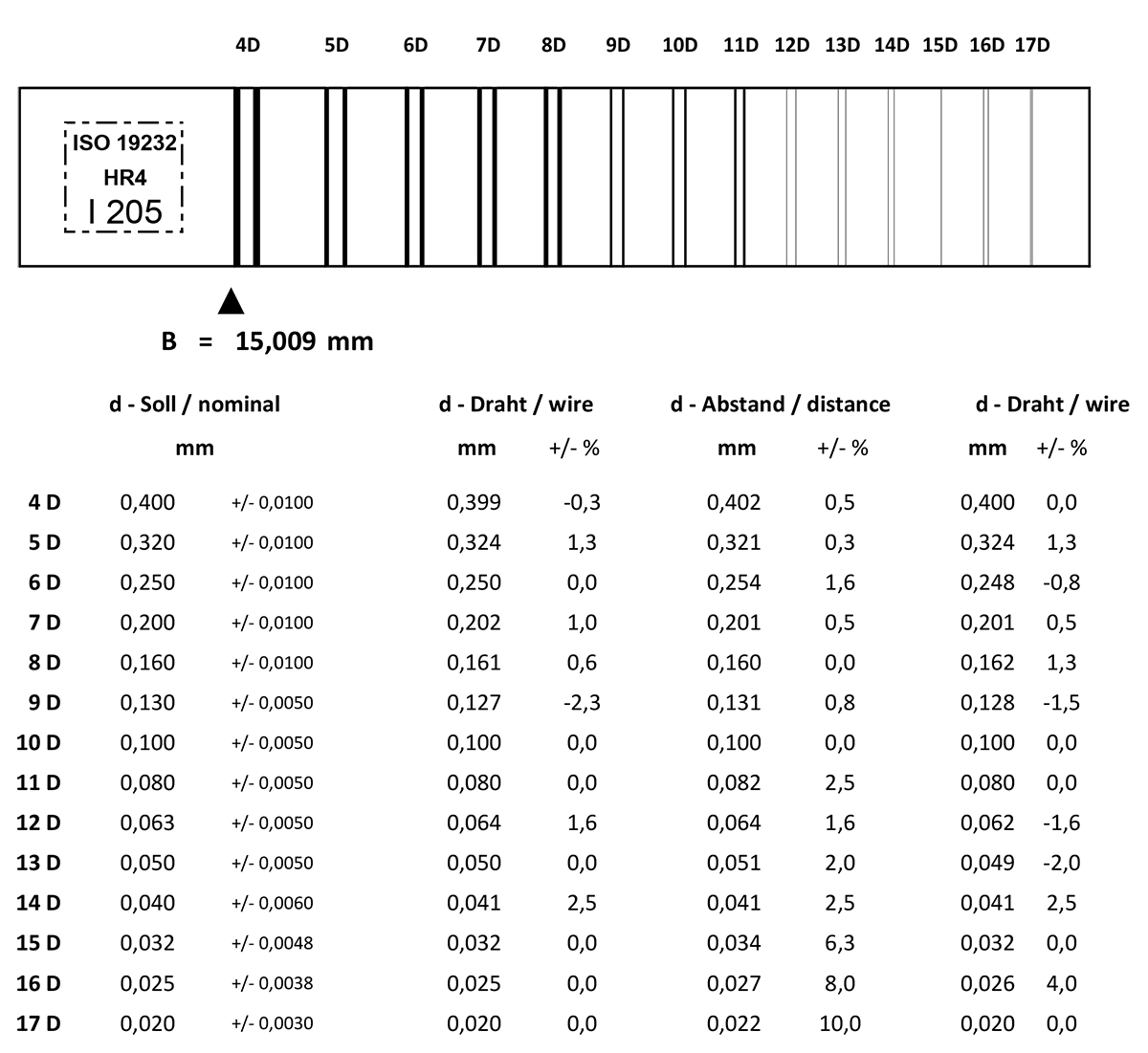

雙絲像質計 D17版本
