摘要：

為保障千千萬萬沖壓工人的人身安全，作者提出并實施了一種無損檢測沖壓/鍛壓模具疲勞裂紋的新方法-鐵磁性金屬構件自磁化熒光磁粉探傷法，本文簡介了其研究緣由、觀測發現、理論依據、方案選擇、實踐結果、新方法的優越性和局限性及其在沖壓/鍛造和其他工業中的推廣前景。

1.問題的提出

我有個客戶在使用五金沖壓模具時突然爆裂，飛迸出來的碎片導致操作工人死亡，他們急需要將所有的模具全面地進行探傷。

于是找到了我，并邀請我前往他們公司實地參觀模具的操作過程。

我根據他們的情況建議他們將模具拆卸下來做探傷，也給他們提供了渦流和熒光磁粉探傷方法的培訓，故這兩年來也能解決一些問題，檢出很多裂紋，為減低意外的發生起到一定作用。

但實行這種方法一定要拆卸模具，這樣做會影響生產進度和產品的質量(產品的一致性)，因?yàn)橥C(jī)就會停產，再重新安裝模具調校時或多或少都會有誤差，有誤差就引起產品的不一致性和影響產品質量。

若平時不能經常地檢測就不能有效地防止意外發生，而且模具在有小裂紋時或者在爆破之前，模具尺寸和形狀變化也會影響產品的尺寸和形狀，甚至造成大批廢品，為廠家?guī)?lái)重大的經濟損失。

那么有什么辦法可以在不拆卸模具的情況下并可在任何時候讀能有效地檢測出裂紋來呢？

2.鐵磁性金屬構件的自磁化現象

我在現場看見工人用螺絲刀在靠近模具時會產生很強的磁性吸力，在模具的邊緣可以清楚地看到?jīng)_壓過程中遺留下來的鐵銹和碎鐵片吸附在模具上，工人們要用螺絲刀來吸走鐵銹和碎鐵片，否則就影響模具的沖壓。

對于這種磁化現象，我稱其為“鐵磁性金屬構件的自磁化現象”。

模具自磁化的規律即磁場強度與使用次數(或者時間)的關系見圖1，縱坐標為磁場強度，橫坐標表示使用次數或時間，隨著次數的增加，磁場強度也逐漸增加，到達某一水平時不再明顯地增加或減小(磁飽和點)，如果出現裂紋時，磁場強度會突然增高至幾倍甚至百倍于正常的磁場強度。

(圖1 鐵金屬自磁化現象)

3.鐵磁性金屬構件自磁化現象的理論依據。為什么會有這種現象呢？

五金沖壓機械上的模具在長期重復沖壓(沖擦、磨擦)的過程中會產生磁化現象(自磁化)，主要來自兩方面：

① 模具與模具之間的磨擦和擴張生電(磁致伸縮生磁)；

② 被加工的工件也多是鐵磁性金屬，工件在切斷和冷作塑性變形時也會產生磁場，再者，模具與工件是緊密接觸的，因而將工件的磁也導入了模具。

由于所有模具的主要用料大都是含碳量高的合金鋼和進行過淬火或者滲碳、滲氮、調質等硬化熱處理工序，其剩磁感應強度和矯頑力較高，以至保磁能力特別強，所以模具在反復沖壓過程中特顯了自磁化現象。

同時，模具在長期使用后會產生金屬疲勞，而金屬疲勞達到一個極限時，就會出現破裂。

自磁化的材質在破裂的位置上會形成一個漏磁場，令該位置可以吸附磁粉，從而可以通過澆灑磁懸液觀察到磁痕顯示，特別是采用熒光磁粉，在紫外線燈的照射下，會產生人眼可見的黃綠色熒光，從而達到檢測出裂紋的目的。

過往的做法是需要先將模具拆卸，然后應用磁粉或者其他NDT方法。

拆裝影響生產，而且每次校對模具非常費時也影響產品的一致性。

在不拆卸的情況下用普通磁粉探傷方法難以全面磁化，內孔和內槽或狹窄的構件也無法檢測到；用渦流探傷方法也有很大的局限，同時要求檢驗人員具有豐富的經驗和技巧，內孔和內槽或狹窄的構件同樣也無法檢測到。

五金制品廠有大量的沖壓機器，各式各樣的沖壓機器上又有不同形狀的模具，模具的組合通常由一對公母模具組成，公模插入母模壓制工件成形為各式各樣的、大大小小的五金制成品，母模在沖壓的過程中受到擴張的應力，長期的重復使用后會產生疲勞裂紋，如果模具有裂紋(破裂)，其沖壓出來的制品的形狀和尺寸肯定會變形和偏差，嚴重地影響產品質量甚至造成廢品，特別是快速和多件式的沖壓機更會在短時間內就造成大量的廢品，肯定造成經濟損失。

如果模具基座突然爆裂，其破碎片迸出，更會造成人命傷亡，不幸地，這些事故卻時有發生...

如何有效地檢出模具的裂紋而不影響生產呢？這一直是令人們費煞思量的問題。

今天，我們發現工件在機械式的重復磨擦中自身磁化這一自然現象，而且在有裂紋的位置會產生很強的漏磁場，因而可利用漏磁能吸附磁粉的原理來檢測裂紋。

傳統的磁粉探傷原理一樣是利用漏磁場吸附磁粉來檢測裂紋，不同的是磁粉探傷需要外加磁場，而我們現在是利用模具在沖壓過程中自磁化產生漏磁場吸附磁粉來檢測裂紋。

通過實際觀察，我們還發現由工件自磁化產生的裂紋痕跡是最自然和最真實的，不論模具形狀如何復雜，都如實地將有裂紋的痕跡呈現出來，完全不需要考慮磁化方向的問題，因?yàn)閭鹘y(tǒng)的磁粉探傷方法一定要考慮磁化方向，磁化方向與裂紋方向平行時是無法呈現磁痕的，形狀復雜的工件更難以覆蓋所有的方向；

另外，磁化線圈、磁軛無法靠近或者完全接觸工件，大大地降低了真實的磁化強度，磁化強度不足時靈敏度會下降，難保不會漏檢，也有可能誤將自磁化形成的磁痕跡消除掉反而造成漏檢。

漏磁也可以應用現在流行的“磁記憶”法，但是這種方法難以使用而且需要由很有經驗的操作人員進行，其效率也低，還涉及很復雜的力學問題，以及缺陷定量、定性等等問題。

磁粉探傷方法相對簡單容易操作，任何人稍作培訓就能操作。為什么選擇采用熒光磁粉呢？

因?yàn)闊晒獯欧墼谧贤饩€燈照射下激發出人眼最敏感的黃綠色熒光(波長510~550nm)，而且它對一些內孔、內槽和狹窄位置也能有效地檢出。

我們選擇采用罐裝油基性的熒光磁懸液(BS4069)，效果最好，其靈敏度高、流動性好，而且清洗容易，不影響制品生產。

再配備一套便攜式紫外線燈，110V或220V交流電源，800~1000μW/cm²(BS4489)。

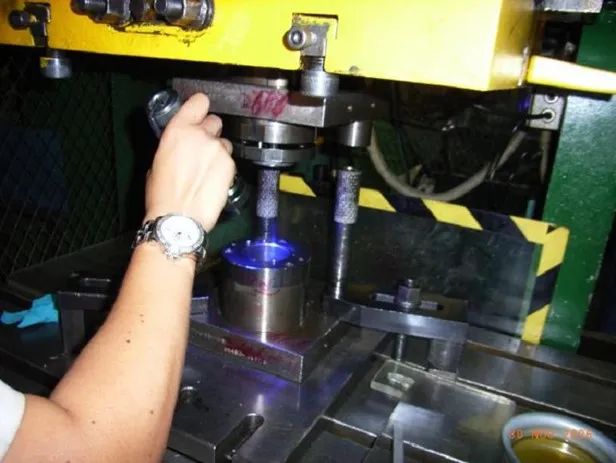

在現場若環境光小于20lx可以直接用黑光燈照射檢測，有需要時可以黑布簾遮掩。也可以用LED型紫外線燈更加安全、方便、快捷，不需要黑暗的環境也能有效地檢測。

近年興起的磁記憶方法就是依據同樣的原理[1]~[3]。

磁致伸縮是鐵磁性材料在受到應力-應變時引起的磁化現象，在應力集中的位置（或有裂紋的位置）出現漏磁場，鐵磁性材料在地磁場中因機械應力-應變引起的自發磁化規律見圖2[1][3]

(圖2 鐵磁材料工件在地磁場中因機械應力-應變而產生的磁化 )

(圖3  馬達軸承樽徑位的縱向裂紋)

沖壓模具也是一樣，同時顯示不同方向的裂紋，而且是從內徑向外擴裂，用熒光磁粉配紫外線燈就很容易將孔內的裂紋顯示出來(見圖4、5)。

(圖4 沖壓模具裂紋)

(圖5 沖壓模具裂紋)

2002年5月重慶重型鑄造廠的嚴大衛先生發現石油、天然氣鉆桿長期使用后檢修時，只需直接噴灑磁懸液即可進行磁粉探傷，因?yàn)樗鼈冊缫驯粡?qiáng)烈磁化了[5]。

最近我發現鐵路路軌在長期與車輪磨擦后也自然磁化了，只要噴灑上熒光磁懸液再用紫外線燈照射就可以清楚地看見表面裂紋(見圖6、7)，在黑暗的隧道里使用熒光磁粉效果更加好。

(圖6 路軌表面裂紋)

(圖7 路軌表面裂紋)

總而言之，鐵磁性金屬構件自磁化熒光磁粉探傷法還更可以廣泛推廣到各行各業，嶄新的應用領域留待各位讀者自己去開拓和研究吧！

特別鳴謝：沈功田理事長和仲維暢先生幫我代筆完成此文。夏紀真老師完成編輯。

(點擊圖片可查看大圖)

大約小學一年級的時候，我看到一個魔術師用穿著白手套的手在不接觸鐵釘時能使鐵釘豎立起來，還可以隨著他的手轉動，而且隔著玻璃也能移動鐵釘，很是神奇！

這位大師最后拆穿秘密告訴觀眾，他的手會這么神奇主要是有這塊吸鐵石，說著他脫下手套取出一塊小磁石來給觀眾看。

于是好奇的我，有一天向一位跟我父親實習的大學生要一塊磁石，他亦很爽快地對我說：“你明天到辦公室來找我吧！”

第二天，我就很高興地跑到辦公室去跟他要磁石。

這個時候，他隨手拿起一個舊的發動機氣缸套，走到室外空曠的水泥地，然后把它高舉過頭狠狠地摔到地上！氣缸套應聲破裂，支離破碎地散落在地上。

然后他對我說：“你隨便撿幾塊拿回去吧，它們?nèi)际俏F石了。”

我給他這個舉動嚇呆了，還以為他在發脾氣，是不是因?yàn)椴桓吲d而摔東西呢！我走過去撿了幾塊，并立刻用大頭針試一下，“真的有吸力??！”我很高興地大叫，并謝過叔叔就回家了。

回到家里，我把這些碎片“磁石”都放在鉛筆盒里(注：鉛筆盒是鐵制的)，打算第二天帶回學校給同學們看。

第二天，我背上書包一路上蹦蹦跳跳地上學去。好不容易才熬到小息，我告訴同學我擁有吸鐵磁石，大家都好奇地嚷著要看，而我也想在同學面前炫耀一下，于是我從鉛筆盒里拿出磁石，然后用大頭針來示范給同學看。

“哎喲！為什么吸不住呢？”磁石好像完全沒有吸力，大頭針都掉到地上了，而我也不甘心，每一塊都拿來試一試，但是全都沒有吸力了。

這下可完蛋啦！在這么多同學面前，特別是在女同學面前丟臉，真是丟人！

同學們?cè)谝黄瑖u聲后散去，我...簡直無地置容！

“怎么回事？昨天明明試過，還是好好的，為什么今天會沒有磁力呢？”我不斷地詢問自己。

我不服氣，決定下課后回到昨天的水泥地，再撿其它的碎片試一試。

我用大頭針逐件拿來試，果真全部都有磁力，而碎片與碎片相吸的磁力更大呢！這次，我再帶數件回家，并小心翼翼地用棉花包好才放進鉛筆盒里。

翌日回到學校，這回我可變聰明了！我先測試到底帶回來的碎片還有沒有磁力，證實磁力還在時，我就取一塊想送給一個女同學：“送給你的，你試試看，這塊就是吸鐵石了！”

她笑著說：“昨天你也說你有吸鐵石呀，但根本就沒有！突然今天就有了，我不相信。”無論我怎樣說服她，她也不肯試。

于是我就拿起另一塊碎片，靠近擺在她桌面上的那塊，兩塊碎片立刻吸在一起！這下她終于相信了，并高興地大叫起來，吸引了其他的同學來圍觀，爭著要看我表演。

大家都嚷著要玩，而我也分給大家試試。

當中，有兩個同學搶到了，就把碎片拋高，可是沒有接好而摔到地上好幾次，后來被一個霸道的同學搶到手的時候，他不斷地用來去吸那些大頭針，可是怎樣都吸不起來，但其他同學手上的碎片都有吸力，大家看著他那副無可奈何的表情都忍不住哈哈大笑。

我也給搞傻了，不知怎么回事。就在這時，我就想到了原因，昨天我背著書包在路上蹦蹦跳跳，磁石就在鉛筆盒里不斷碰撞，??！原來碰撞或摔打是會令磁力消失的。

從這以后，我就常常在想，為什么叔叔將氣缸套用力摔破就可以產生磁力，但那些碎片在碰撞或摔打后磁力又消失了？

想不透，也解釋不了，始終年紀小嘛，根本不懂原理。

但這一次經歷就記錄了磁現象：鐵磁性材料在破碎時會產生磁力，而有磁力的碎片于碰撞或摔跌后，磁力卻會消失。
