1.鎖定目標位置

1.1使用的年期；

1.2制造的年份；

1.3使用過程

1.4常出現問題的位置；

有規律常出現疲勞裂紋的關鍵位置，可參考曾出現過斷裂事故的情況和原因，推斷裂紋最可能的起源點在那里，從斷口分析找出來疲勞裂紋源頭的特征，同時應考慮構件的特性：

Ø材質：銅、鐵、鋼、合金；

Ø制造方法：鍛造、鑄制；

Ø加工方法：機械加工、焊接；

Ø形狀尺寸：厚度、直徑、臺階、銳角以及整體結構等；

2.作圖分析

有原廠圖紙時按1:1 比例繪制實物掃查圖；沒有圖紙時，用UT測量出其主要尺寸和構件上的特征，例如：全長、直徑、厚度、臺階、鍵銷槽、油孔等，作簡易圖和掃查圖，同時亦需要參考結構圖上顯示之內外尺寸。

從圖上作“三看”分析，以主聲束計算，分析直探頭及斜探頭能有效掃查到范圍和無法掃查到的位置， 對照實物上的或以前曾出現的裂紋位置。

針對不清楚、有混淆的回波，采取“四換”方法 - 換角度、換方向、換位置、換方法解決。

3.應用仿真/真實試塊

對比試塊 :

3.1按照實物，加工仿真試件幷加上人工缺陷。

3.2用真實構件上加上人工缺陷。

3.3直接使用已有裂紋的真實構件作試塊。

4.現場探傷

在現場往往需要在不拆開或者盡量少拆開的情況下進行檢測。

注意：若檢測整批所有相同的構件時，就算全部都有可疑訊號時，卻不一定就是缺陷。

5.表面處理

表面處理狀況很大程度會影響試驗結果：

Ø表面是否平整？

Ø有否傾斜、凹凸等？

Ø有否腐蝕凹坑、粗糙表面？

Ø油漆、涂層等要否去除等？

6.耦合劑涂抹

機油、黃油、漿糊、水、甘油；

7.透聲性能測驗

對比多于一件相同試件的底波，設置回波在80%FSH時的分貝值，例如：直徑50以上長度1000mm軸，用低頻2.5MHz 20mm直探頭作A型掃描，結果以30dB以下者為良好；30~50dB可以探傷；60dB以上不適合探傷或者只能局都探傷，不能全長檢測。

透聲性能差有兩個原因：

Ø材料本身晶粒粗大或未經熱處理調質的材料；

Ø存在疲勞現象(小心很有可能已經有裂紋，在常出現裂紋的位置會有像焊縫熱影區的反射回波，這是產生裂紋前的「預兆」，必要時要采取定期的監控檢測)。

8.儀器量程調校

設置底波在80%FSH，測量構件尺寸是否與圖紙有出入，若有則作出記錄。進行分段檢測：

Ø全程(全長)；

Ø兩端或局部；

Ø重點部位(可能出現裂紋的目標位置)。

靈敏度可用1mm鋸槽深度為基準(若有真實裂紋作對比是最好的參考試塊)。

9.回波分析

出現正?；夭ǖ?，分析臺階、油孔、鍵銷、過盈配合組件；

出現可疑回波時，要確認是否缺陷回波， 最好從兩個方向或兩種角度都能看見該回波，這對確定缺陷有很大的幫助。

發現缺陷后的確定步驟如下：

Ø重新校驗儀器(量程、角度、靈敏度)；

Ø再次掃查找出之前的缺陷回波(重復性)；

Ø對比其它同樣構件，是否在相同位置也有回波，或者回波大小有否不同？

Ø從另一方向或位置掃查(方向性)；

Ø換角度掃查(方向性)；

Ø換方法(如果可以拆出或者靠近時：用內窺鏡、磁粉、滲透探傷法)。

某隧道通風系統中的抽風扇主軸斷裂事故分析及探傷步驟。

1.事故經過

某隧道通風系統中的抽風扇主軸出現斷裂，連續引致了兩次風扇葉片斷裂事故。

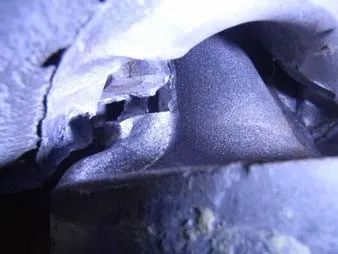

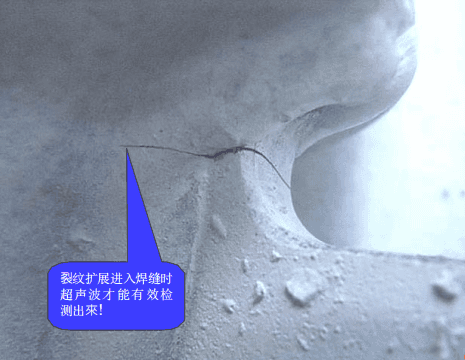

查看有關機件使用時間僅不足四年(見圖1)，從斷口看到的是典型的金屬疲勞斷裂(見圖2，圖3)，斷口的起源是從“圣誕樹”兩側的圓弧坑底開始擴展到兩側角焊縫，再侵入螺栓引致最終斷裂。

（圖1）

（圖2）

（圖3）

有關該機件的一些資料如下：

Ø風扇型式/產地/編號：德國；

Ø使用時間：不足4年；

Ø葉片整體結構：螺栓與10mm厚度的鋼板切割成的“圣誕樹”焊接而成一體；

Ø斷口圖貌出現的位置：從“圣誕樹” 第一圓弧凹坑處開裂焊縫螺栓母材最后斷裂；

Ø現場條件：要求在不拆開葉片的情況下進行現場檢測-只能采用超聲波檢測！

注意：根據這種型式的裂紋走勢，若裂紋斷裂之?dāng)U展未傳入螺栓本體，用超聲波方法是無法檢測出來的！這點一定要事先告知客戶，這是結構上的局限性，也可以說是超聲波的盲區。

2.作圖分析(紙上談兵)

1:1作圖可以看到，用0?探頭檢測時，對小裂紋(1mm 以下)有可能無法檢測到，因為：

Ø在螺栓的左側，樽頸位直徑只有Φ35mm，而螺栓是Φ42mm；

Ø右側加工成大圓孤出現裂紋的位置也大于 35mm，也就是說，直探頭的聲束波受Φ35mm的樽頸限制，而無法抵達到大圓弧出現裂紋的位置，若單一使用0?直探頭就可能漏檢，除非裂紋大到 Φ35mm以下；

Ø通過1:1作圖可以看到，用小角度的縱波斜探頭，主聲束是可以抵達大圓孤出現裂紋的位置，我們選用了6.5° Φ20mm 2.5 MHz縱波斜探頭，效果很好(見圖4，圖5)；

（圖4 X光片）

（圖5）

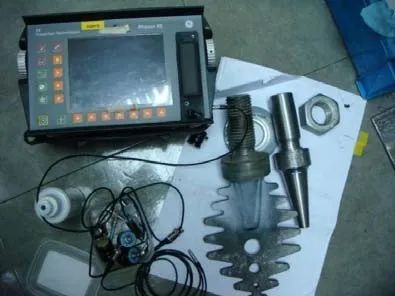

3.仿真試塊

仿真加工一個同材質、同樣形狀尺寸的螺栓，幷在大圓弧估計出現裂紋的位置，用1mm寬鋸片鋸一個1mm深的鋸槽，然后用6.5?探頭測試調校儀器，在 147mm聲程位置能清晰出現回波80%FSH，沒有任何雜波，而且對比沒有鋸槽的方向不會出現回波，這樣的效果就很好！記下這靈敏度，備存檢測數據，待到現場時使用。

4.真實試塊

將葉片解體得到螺栓連“圣誕樹”的構件，在“圣誕樹”的第一圓弧凹坑位置用1mm寬鋸片鋸槽，深至剛好在螺栓大圓孤的表面。

用0?和6.5?探頭測試，真實的螺栓整圈在140~142mm聲程位置會出現一個有規律的回波，這可能是螺栓右側臺階和大圓弧的R位置，在6.5?射入時正好垂直，所以有一正?；夭?，而0?探頭因為方向不垂直沒有回波。

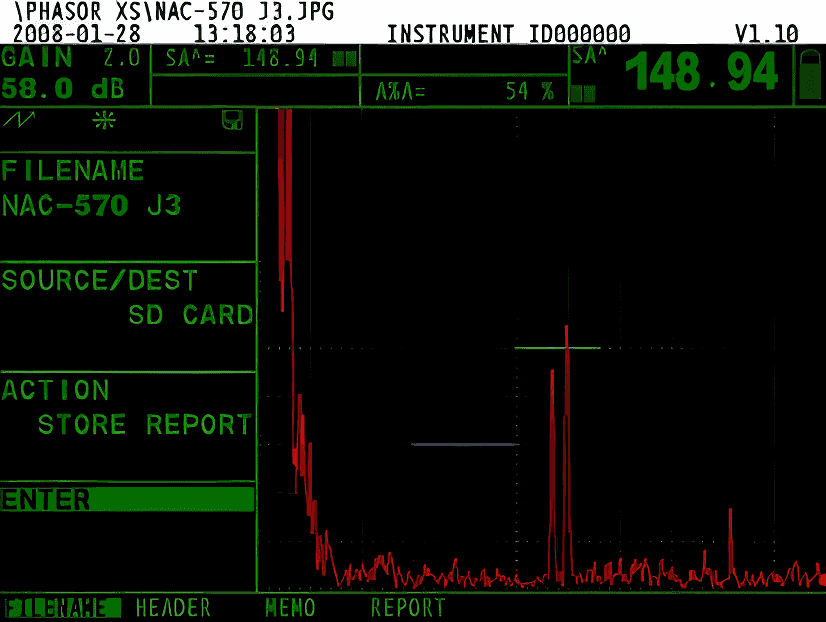

將探頭方向?qū)视袖彶鄣奈恢?，調校靈敏度，使鋸槽訊號達到80%FSH，從圖6，圖7可以看到出現兩個回波，前面142mm是正常的圓弧角反射回波，后面149mm回波是鋸槽回波。儲存這訊號和參數，留待現場時調用即可。

（圖6）

（圖7）

5.現場檢測

客戶工程人員拆開外殼和前罩，我們可將每一個螺栓頭平面的油漆、垃圾等刮去，有需要時可以用手磨砂輪磨平表面即可。

由于風扇是橫向安裝和風扇是可以旋轉的，我們只需要站在最底層，將探頭垂直放在螺栓頭上，即可按以下步驟進行探傷。

5.1 用0?Φ20mm 2.5MHz或0? Φ14mm 5MHz探頭進行：

Ø設定250mm量程、底波80%FSH 加10dB掃查；

Ø看到底波和檢測左側螺栓的螺紋，重點在螺栓的樽頸位置；

Ø若有不正?；夭?，記下幷儲存回波DataSet。

5.2 用6.5? Φ20mm 2.5MHz探頭：

Ø沿用0?探頭設定好的250mm量程即可；

Ø用仿真試塊上1mm鋸槽設置回波80%FSH；

Ø或用真實試塊1mm鋸樽設置回波80%FSH；

Ø注意探頭方向要垂直于軸心；

Ø正常情況下整圈都會有一個單一的臺階圓角回波；

Ø此探頭重點檢測曾經出現斷裂的位置。

5.3 當出現回波與仿真/真實試塊回波一樣的時，分辨回波高度、判斷為三個等級：

ØA 級 - 小于1mm；

ØB 級 - 等于1mm；

ØC 級 - 大于1mm；

ØD 級 - 6.5?和0?都能發現。

5.4 記下螺栓編號和風扇的型號、編號、整理報告。有需要時拆開后用其它NDT方法驗證！

6.檢測結果

6.0 現場超聲波檢測結果：發現有可疑反射回波A和D級，建議拆卸和熔解鋁合金葉片，驗證超聲波的檢測結果。

6.1 結果與我們之前的判斷非常吻合，而且發現裂紋未進入螺栓本體時超聲波是無法檢測出來的，其它的等級都與我們之前的校驗靈敏度標準吻合。

（用火熔解鋁合金）

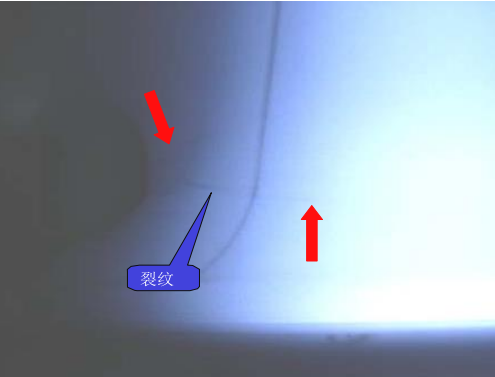

（剛剛進入螺栓本體的裂紋 A 級）

（未進入螺栓本體的小裂紋）

（D 級的大裂紋 X 光也能檢出）

（D 級的大裂紋幾乎快斷了）

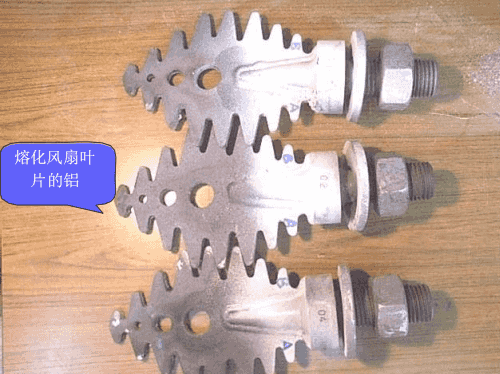

（熔解后的螺栓和“圣誕樹”）
