焊接專業中涉及了大量專業術語和專業知識，單就焊縫接頭而言，其中也包括了諸多專業術語。大多數焊接工程師受國標的影響，易對美標中焊縫接頭的叫法和理解產生分歧。

本文將以下幾個案例為引導，歸納總結出了焊縫接頭的三個要素，熔透方式、坡口型式、接頭類型，便于初學者快速掌握。

在AP1000依托項目建設過程中，對焊縫接頭型式正確叫法有過多次討論，部分焊接專業人員無法對焊縫接頭型式正確定義。

其中比較突出的一次討論是，一部分工程師在某主設備支撐無損檢測委托單中填寫的信息是，“坡口型式：V，接頭型式：BW”。

原設計僅要求“CJP焊縫”，此坡口型式由該工程師所屬公司自己設計。

（焊縫坡口示意圖）

另一部分工程師認為，上述兩個基本焊接信息的填寫不正確，將會導致NDE檢測人員對焊縫檢測區域誤判，進一步產生焊縫漏檢的風險。

而正確的叫法應該是，全熔透、單邊坡口、T型焊縫，其坡口型式非典型設計，NDE委托時應配焊縫示意圖。

理由如下：

1）BW是butt(joint)weld的簡稱，中文名對接(接頭)焊縫。而按照NF-3226.1(b)中指出對接接頭型式，上圖顯然不屬于對接。

而更滿足圖NF-3226.1-1中和的T型接頭型式，且滿足ASME第IX卷QW–490中給出的T型字接頭，相互之間近乎直角排列作T字型的兩個構件之間的接頭；而對接接頭定義為，近似在同一平面上兩個構件之間的接頭。

2）對于坡口型式，NF卷NF-3226.1(b)T型接頭中給出了典型的坡口型式，見圖NF-3226.1(a)-1供參考的典型焊縫詳圖。

現場所開的坡口顯然不是典型的坡口型式的任何一種，因此嚴格按照V型坡口的叫法是錯誤的。

按照圖NF-3226.1(a)-1中我們唯一能提取到的信息是，該坡口屬于單邊坡口，考慮到坡口非典型坡口，無損檢測委托單中應配具體坡口圖。

3）全熔透與部分熔透，詳見下文定義。

中核五公司NDE委托單未注明此信息，將影響NDE對焊縫根部無損檢測的判定。

案例一：

誤認為只要是全熔透就是BW，將全熔透T型坡口焊縫稱之為對接焊縫，是上述背景案例出現錯誤的根源。

案例二：

無法正確區分以下兩種坡口型式，不知道有單邊V型坡口的定義。

（單面V型坡口及單邊V型坡口）

案例三：

無法正確區分角接接頭與角焊縫的區別，而接頭型式與是不是角焊縫無直接關系，以下兩份焊縫示意圖均是角接接頭，但都不是角焊縫。

（角接接頭示意圖）

案例四：

無法正確區分J型坡口焊縫、U型坡口焊縫及窄間隙焊縫。J型

（J型坡口和U型坡口示意圖）

案例五：

國標中雙V坡口的誤導，而實際上美標典型坡口中無“雙V”坡口型式，類似的坡口通常采用J型坡口型式。

如堆內構件流量分配裙板焊縫接頭，見下圖。

（國標中給出的“雙V”坡口示意圖）

通過理解規范及定義，可以歸納總結出焊縫接頭的三要素分別是：熔透方式、坡口型式、接頭類型。

a.熔透方式有兩種包括：全熔透、半熔透；

b.典型的坡口型式有八種包括：I型坡口焊縫、單面V型坡口焊縫、單邊V型坡口焊縫、單面U型坡口焊縫、單面J型坡口焊縫、單面半喇叭型坡口焊縫、X型坡口焊縫、K型坡口焊縫。角焊縫往往與坡口型式組合存在；

c.接頭類型有四種包括：對接接頭、角接接頭、搭接接頭、T型接頭。

對于任何焊縫接頭，按照以上三個要素進行分解，能幫助你對其焊縫接頭進行確定。

4.1 接頭類型

對接接頭(butt joint) ，近似在同一平面上兩個構件之間的接頭。

角接接頭(corner joint)，兩個互成近乎直角的元件之間的接頭。

搭接接頭(lap joint)，兩平行平面中搭接構件之間的接頭。

T型接頭也稱丁字接頭(tee joint)，相互之間近乎直角排列作T字型的兩個構件之間的接頭

（圖 焊縫接頭類型）

4.2 坡口型式

坡口焊縫(groove weld)，焊縫在一個或兩個被焊構件之間的坡口內型成，坡口焊縫的典型型式如下：

注：

此處注意單邊V型坡口焊縫與K型坡口焊縫的英文。

分別是：single-bevel-groove weld、double-bevel-groove weld，右側配圖僅樣圖。

角焊縫(fillet weld)，在搭接、T型和角接頭中，連接大體互成直角的兩個表面的焊縫，焊縫的橫截面近乎三角型。

下圖為兩種典型的角焊縫，一個是T型接頭的焊縫，一個是搭接接頭的角焊縫。

（圖 典型的角焊縫示意圖）

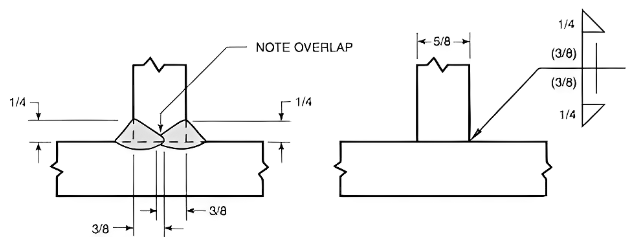

坡口焊縫與角焊縫組合型式，角焊縫通常會與坡口焊縫與角焊縫組合存在，按照焊縫接頭形式三要素分解，下圖焊縫的正確叫法為，全熔透、K型坡口焊縫+兩側角焊縫、T型接頭。

（坡口焊縫與角焊縫組合示意圖）

4.3 熔合方式

完全熔合(complete fusion)，在整個要求焊接的母材表面上及所有的焊層和焊道之間都發生熔化。

全熔透焊縫(complete joint penetration，英文簡稱CJP)， 焊縫金屬穿過整個接頭厚度范圍內的坡口焊縫(注，含I型坡口)。

半熔透(PJP)，焊縫根部焊縫金屬未穿過的坡口焊縫。

注：此處注意完全熔合與完全熔透的區別。

除了典型的焊縫接頭型式之外，還有一些特殊的焊縫接頭，此處不一一列舉。

焊縫接頭對應的美標和具體內容見以下參考文件：

1)AWS A2.4焊接、銅焊和無損檢測標準符號；

2)AWS A3.0標準焊接術語和定義；

3)ASME第IX卷 QW–490定義及其他章節；

4)ASME第NF卷NF-3226.1(a)-1典型焊縫坡口圖。
